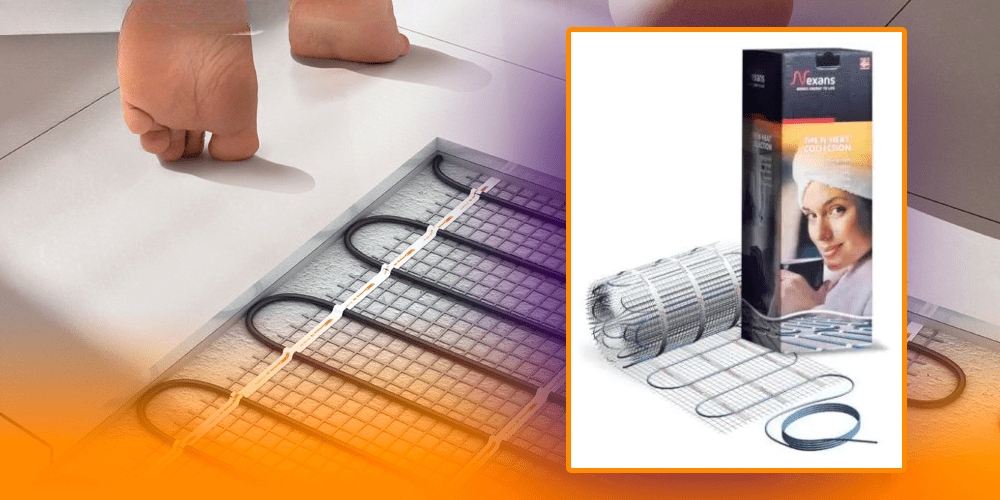

Нагрівальні мати під плитку: повний гід з монтажу та експлуатації теплої підлоги

Як альтернативу класичному кабелю для мокрого монтажу виробники пропонують нагрівальні мати під плитку. Що це таке і як вони працюють? Давайте розберемося.

Основою матів є двожильні резистивні секції, аналогічні кабельним, але з використанням тонкого проводу діаметром 15–50 мм. Завдяки цьому шар плиткового клею може бути мінімальним, а потужність кабелю достатня для прогріву підлоги на відстані близько 7 см від нього.

Жила закріплюється на підкладці – зазвичай це полімерна (капронова, поліамідна) сітка. Вона має заздалегідь витриманий крок укладання та радіус вигину. Така основа дозволяє максимально наблизити кабель до чорнової підлоги і фіксувати його монтажним скотчем. У преміальних моделях сітка має клейкий шар, що дозволяє зменшити висоту шару цементу до 1 см і без проблем укладати плитку поверх нагрівального кабелю.

Живильний провід підключається до кабелю через сполучну муфту. Контакт фіксується обтискними гільзами, і місце з’єднання заборонено гнути під час монтажу, інакше можна пошкодити контакт, втративши гарантію. Преміум-версії використовують безмуфтове з’єднання – його не видно, але воно позначене маркуванням. Важливо розташувати сполучну муфту під плиткою в шарі клею, а не у стіні, штробі чи монтажній коробці.

«Холодний кінець» – це живильний кабель з трьома жилами, призначений для підключення 220 В. Після монтажу його довжина повинна бути не менше 50 см. Живлення підводиться до терморегулятора, який комутує його з «холодним кінцем».

Кінцева муфта ізолює кінець нагрівальної секції і також потребує обережного поводження – її не можна згинати або передавлювати, її розташовують у плитковому клеї.

Таким чином, нагрівальні мати під плитку забезпечують зручний варіант монтажу: плитку можна укладати одразу за стандартною технологією, що значно скорочує час робіт.

Особливості нагрівальних матів під плитку

Вибираючи нагрівальні мати під плитку, ви значно спрощуєте монтаж та подальше використання теплої підлоги.

Основні переваги:

• Не потрібно проводити складні інженерні розрахунки кроку або потужності кабелю – виробники одразу вказують потужність на квадратний метр теплої підлоги.
• Секції, що гріють, продаються готовими виробами і їх заборонено різати. Дозволяється лише розкроїти сітку для оптимальної укладки мату під плитку, але кабель має залишатися цілим і неушкодженим.
• Тонкі нагрівальні жили мають трохи меншу погонну потужність, ніж стандартний кабель – зазвичай 12–14 Вт/м, іноді до 18 Вт/м. На обмеженій площі продуктивності матів може бути недостатньо для повноцінного опалення, але вони забезпечують комфортний підігрів поверхні.

Важливо пам’ятати про законодавство щодо захисту прав споживачів: повернути або обміняти нагрівальні мати можна лише за умови збереження їх товарного вигляду. Якщо була порушена цілісність сітки або змінена довжина кабелю живлення, повернення товару неможливе. Тому перед покупкою уважно перевірте, чи підходить геометрія обраної моделі для вашого приміщення.

Укладання нагрівального мату під плитку: основні рекомендації для підготовки проекту

Щоб тепла підлога працювала довго та ефективно, монтаж нагрівальних матів слід виконувати за кількома важливими правилами.

• Переконайтеся, що жили, що гріють, не перетинаються. Мати заборонено укладати з нахлестом або складати.
• Забезпечте мінімальну відстань від мату до стін, стаціонарних меблів та інших джерел тепла – 5–15 см.
• Укладання мату проводиться лише на вільній площі, де тепло може вільно розсіюватися. Не можна розташовувати нагрівальні мати під кухонними тумбами, побутовою технікою, душовими кабінами, ванною, унітазом або нерухомими меблями без ніжок або з висотою менше 5 см.
• Для великих або нестандартних приміщень можна встановлювати кілька матів, підключаючи їх паралельно.
• Підключення до електромережі обов’язково через ПЗВ, особливо у ванних кімнатах та інших мокрих зонах.
• Стандартні побутові терморегулятори розраховані на струм до 16 А. При напрузі 220 В вони забезпечують максимум 3,5 кВт потужності, що покриває приблизно 17–23 м². Для більшої площі знадобиться кілька терморегуляторів.
• Термодатчик розміщують у середині петлі кабелю, приблизно в центрі вигину. До сторонніх джерел тепла, таких як труби водяного опалення або електропроводка, має бути не менше 50 см. Датчик встановлюється у гофротрубу із заглушкою на вільному кінці, що дозволяє замінити його без демонтажу підлоги.
• Монтаж мату повинен виконуватися на рівну цементну основу. Стяжка заливається сумішшю, сумісною з електричною теплою підлогою. Для дерев’яних чорнових підлог використовуйте еластичну стяжку товщиною не менше 3 мм. Як підкладка підходять вологостійкі листи ОСБ, фанери або цементно-стружкові плити, які жорстко кріпляться гвинтами до несучої конструкції.

Які матеріали та інструменти потрібні для монтажу нагрівальних матів під плитку?

Перед початком монтажу важливо підготувати всі необхідні матеріали та інструменти, щоб робота пройшла швидко та без помилок.

• Нагрівальні мати у потрібній кількості. Рекомендується зробити креслення приміщення в масштабі та попередньо експериментувати з розкладкою матів, щоб уникнути помилок.
• Плитковий клей та, при необхідності, наливна самовирівнювальна підлога, склад яких допускає встановлення електропідігріву.
• Гнучкий компенсатор, який укладається по периметру приміщення і запобігає розтріскуванню стяжки.
• Гофротруба довжиною не менше 3 метрів, діаметром 9 або 12 мм. Часто входить у комплект нагрівального мату.
• Шпатель-гребінка із зубом 6 мм із пластику або дерева. Металеві шпателі використовувати не рекомендується.
• Підрозетник. Оптимальна монтажна глибина – 50 мм, але у критичних ситуаціях підійде 35 мм.
• Мультиметр бажано з функцією мегаомметра для перевірки цілісності кабелів.
• Взуття із м’якою підошвою, щоб не пошкодити покриття підлоги.
• Монтажна липка стрічка для фіксації матів на підлозі під час укладання.

Попередні чернові роботи перед встановленням теплої підлоги на основі матів

Перед монтажем нагрівальних матів важливо підготувати підставу та перевірити технічні параметри обладнання.

Підготовка основи

• Проведіть огляд поверхні: вона має бути рівною, без тріщин, з перепадом рівня не більше 5 мм. Якщо хоча б одна умова не виконується, використовуйте самовирівнюючу суміш.
• Очистіть поверхню від сміття, бруду та пилу.

Визначення місця терморегулятора

• Терморегулятор слід розташувати на висоті 0,8–1,0 м від підлоги для зручності керування.
• Допускається встановлення в один ряд із розетками та вимикачами.
• Проштробіть канавку для кабелю живлення та термодатчика у підлозі та стіні глибиною не менше 20 мм.
• Висвердліть посадкове гніздо підрозетника за допомогою перфоратора та алмазної коронки та вмонтуйте підрозетник.
• Підведіть кабель мережі до підрозетника.

Обробка поверхні

• Заберіть пил із приміщення та проґрунтуйте поверхні.
• Після цього підготовка під укладання мату теплої підлоги під плитку завершена.

Контроль технічних параметрів нагрівального мату

• Основним показником є електричний опір, нормоване значення якого вказується у документації обладнання.
• Виміряйте реальний опір та занесіть його в гарантійний талон. Допустиме відхилення – не більше 10% від паспортного значення.
• Вимірювання проводяться між жилами, що гріють.
• Опір слід перевіряти після кожного етапу монтажу, щоб вчасно виявити пошкодження кабелю.

Укладання мату для теплої підлоги: послідовність монтажних робіт

Існує два основні способи укладання нагрівальних матів:

1. Безпосередньо в плитковий клей

• Цей метод швидший та економніший.
• Важливо, щоб плиточник працював акуратно: порожнечі під плиткою неприпустимі, оскільки вони можуть спричинити перегрів кабелю та його швидкий вихід з ладу.

2. З проміжним тонким шаром клею

• Мат укладається на підготовлену основу та покривається тонким шаром клею 0,5–0,7 см, щоб повністю захистити кабель.
• Зверху плитка укладається звичайним способом.
• Проміжний шар захищає гріючі секції від пошкоджень під час облицювання та усуває ризик появи повітряних бульбашок під кабелем.
• Ризик випадкового розриву кабелю при затирці швів практично відсутній.

Плюси та мінуси проміжного шару

• Підвищується рівень підлоги на висоту додаткового шару стяжки, що іноді критично.
• Збільшується витрата клею – приблизно 10–13 кг на квадратний метр.
• Зростає трудомісткість робіт.
• Необхідно дочекатися повного затвердіння шару перед укладанням плитки – приблизно 48 годин, інакше плитка може з часом відходити або тріскатися.

Вибір оптимального способу залежить від умов старту та ваших пріоритетів. Якщо готові трохи підняти рівень підлоги та витратити додаткові кошти, варто використовувати проміжну заливку. Якщо ж упевнені у майстерності плиточника, можна укладати мат безпосередньо в плитковий клей та трохи заощадити на матеріалах.

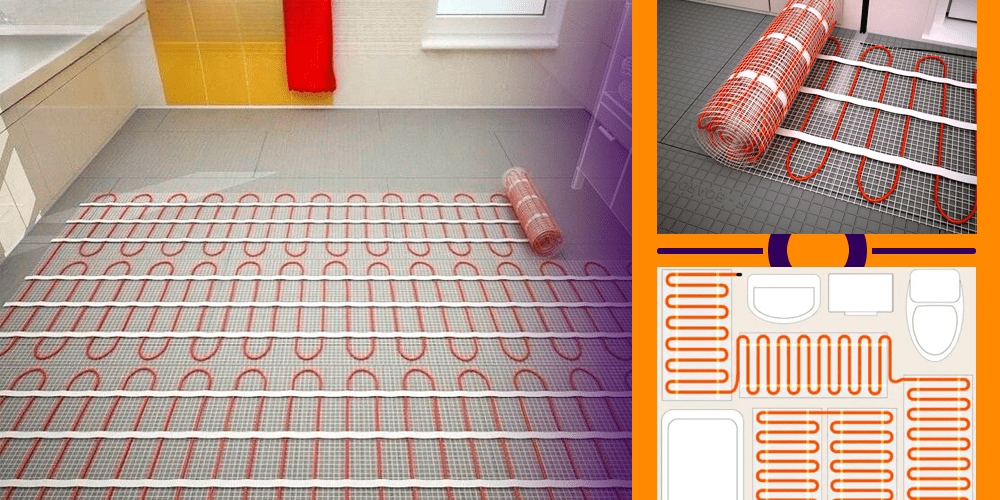

Як правильно розкладати мати теплої підлоги під час монтажу?

Крім стандартних відступів 5–15 см, існують і інші важливі моменти при укладанні матів:

• Кабель, що гріє, категорично заборонено різати. Якщо смуга мату довша за приміщення, сітку можна скласти, не торкаючись жили, і потім розташувати її під потрібним кутом.
• Уникайте будь-яких перетинів кабелю.
• Відстань між лініями кабелю повинна відповідати кроку, зазначеному на маті.
• Петлі кабелю повинні вигинатися з допустимим радіусом, без різких заломів.

Для складної геометрії приміщення частину мату можна відкріпити і розмістити відрізки вільно, обходячи труби, унітази та інші перешкоди. Якщо клей на сітці недостатньо надійний, скористайтесь монтажною стрічкою.

Іноді залишаються частини мату, під які немає місця – досвідчені майстри заводять їх на стіну або сходинку, а надалі можна обробити цементною штукатуркою.

У професійних проектах нагрівальні мати навіть використовують для створення теплих стін. Їх укладають до двометрової висоти, що допомагає уникнути запотівання дзеркал та забезпечує додатковий обігрів приміщення, конкуруючи з інфрачервоними теплими стінами.

Етапи укладання нагрівального мату

1. Розкрийте та розкладіть мати у призначених для підігріву зонах підлоги.
2. Зафіксуйте мати одним із способів:
   • клейовою стороною сітки;
   • двосторонньою монтажною стрічкою (для дешевших моделей);
   • плитковим розчином або кріпильними елементами, якщо відсутні самоклеючі елементи.
3. «Холодний кінець» протягніть у гофротрубу до терморегулятора, термодатчик розмістіть у окремій гофрованій трубці.
4. Не використовуйте під нагрівальні мати фольгу або інші теплоізоляційні матеріали – їх слід передбачити ще на етапі облаштування чорнової стяжки.
5. Перевірте електричний опір секцій – він має відповідати попередньо виміряним параметрам. За допомогою мегаомметра протестуйте ізоляцію між гріючою жилою та заземленням.

Подальший процес монтажу залежить від обраної технології укладання – безпосередньо в плитковий клей або з проміжним шаром.

Як виконати передзаливку, якщо вона необхідна?

Уважно дотримуйтесь інструкцій виробника. Важливо отримати максимально рідку консистенцію розчину — так він краще обволікає ізоляцію і не утворює порожнеч.

Підготовлений розчин розрівняйте шпателем по поверхні, включно з ділянками, де тепла підлога не планувалася. Для видалення бульбашок не використовуйте металевий валик голки, застосовуйте тільки пластиковий.

Після висихання перевірте електричний опір і переконайтеся в цілісності секцій, що гріють.

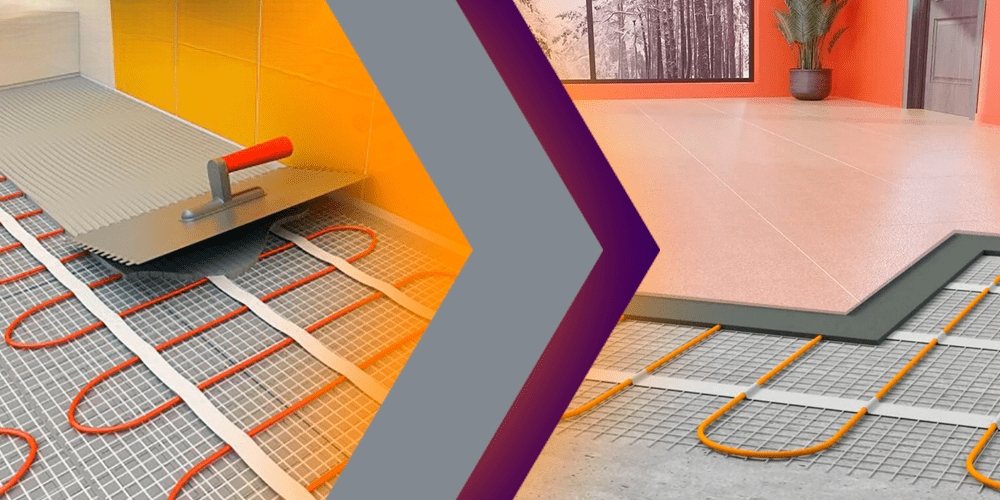

Укладання плитки на нагрівальні мати

1. Нанесіть 4–6 мм плиткового клею на підлогу за допомогою пластикового або дерев'яного шпателя з гребенем.
2. М'яко натисніть на мат дерев'яною затиркою або рукою в рукавичці, щоб рівномірно розподілити розчин.
3. Укладіть плитку, злегка притискаючи і регулюючи рівень.
4. Після завершення робіт перевірте електричний опір секцій ще раз.
5. Запустіть систему тесту на 10–15 хвилин.

Коли можна включати теплу підлогу після укладання плитки?

Включати теплу підлогу дозволяється тільки після повного висихання розчину — це не менше 28 діб або згідно з рекомендаціями виробника.

Якщо цього не дотримуватися:

• Вода в розчині перетворюється на пару.
• Розчин розширюється і утворює бульбашки, які застигають у підлозі.
• Ближче до нагрітого кабелю утворюється більше пустот.
• Внаслідок локального перегріву тепла підлога служить значно менше, а гарантія на обладнання не діє.
