Як обрати інфрачервону плівкову теплу підлогу: практичний гід

За останні роки інфрачервоні плівкові теплі підлоги стали однією з найпопулярніших альтернатив класичним кабельним системам обігріву. Їхня популярність пояснюється простотою монтажу, доступною ціною та можливістю облаштування «сухого» підігріву без цементної стяжки. ІЧ-плівки ідеально підходять для легких декоративних покриттів: лінолеуму, ламінату, ковроліну та паркетної дошки.

Головне завдання при облаштуванні системи — правильно обрати плівкову теплу підлогу, враховуючи тип конструкції, потужність та умови експлуатації.

Види плівкових теплих підлог

Перед тим як розглядати різновиди, варто чітко уявляти конструкцію плівкової теплої підлоги. Основний нагрівальний елемент — графітове напилення на міцній полімерній основі. По краях смуги розташовані мідні струмопровідні жили, плоскі або круглі, що забезпечують рівномірну подачу струму. Вся структура ламінується термостійкою плівкою, яка витримує високі температури та механічні навантаження.

Класифікація плівок здебільшого ґрунтується на типі нагрівального шару:

1. Стандартна (смугаста) – графіт нанесений окремими горизонтальними смугами.

2. Преміум (суцільна) – графітове покриття суцільне, без розривів, забезпечує максимально рівномірний прогрів та швидке досягнення робочої температури.

3. Саморегульована – модифікована стандартна плівка, яка здатна автоматично знижувати локальну потужність на 15–20% при перегріві окремих зон, підвищуючи безпеку експлуатації.

Далі розглянемо особливості кожного типу більш детально.

Особливості смугастих плівкових підлог

Смугасті ІЧ-плівки — найбільш популярний варіант завдяки поєднанню ефективності та доступної ціни. Графітове напилення у них розташоване рівномірними горизонтальними смугами, що дозволяє зберігати потужність і одночасно здешевити виробництво.

При виборі смугастої плівки варто звертати увагу на якість матеріалів і конструкції:

• Термостійка основа – оптимально використовувати поліетилентерефталат (PET) з температурою плавлення близько 120°С. Дешевші аналоги деформуються вже при 80°С. Якісна плівка має каламутний молочний відтінок, тоді як низькотемпературна — прозора.

• Ширина струмопровідних жил – бажано близько 1,5 см, що забезпечує стабільне живлення всього нагрівального шару.

• Мінімальні проміжки між смугами – прискорюють вихід на робочий режим і дозволяють рівномірно розподіляти тепло.

• Якість графітового напилення – товстий шар гарантує тривалість служби та запобігає відшаруванню. Прозора плівка нижчого класу пропускає більшість світла при просвічуванні ліхтарем.

• Антиіскрова сітка – підвищує безпеку використання, запобігаючи ризику загоряння.

• Гарантія виробника – надійні моделі мають термін від 15 років.

При монтажі смугастих ІЧ-плівок різати їх дозволяється лише за спеціальними лініями, де відсутнє графітове напилення, а плівка ламінується міцнішою спайкою. Зазвичай крок таких ліній становить 25 см.

Для зручності укладання виробники пропонують рулони різної ширини в межах однієї серії — 50, 80 або 100 см, що дозволяє адаптувати систему під планування приміщення.

Особливості преміальних ІЧ-плівок

Суцільні плівкові підлоги преміум-класу відзначаються нерозривним графітовим напиленням, що забезпечує ряд важливих переваг:

• Максимальна швидкість прогріву – система досягає робочої температури значно швидше порівняно зі смугастими плівками.

• Рівномірний розподіл тепла – усуває «мертві зони» і забезпечує комфортну температуру по всій поверхні.

• Висока термостійкість – витримує нагрів до 200°С, що підвищує надійність експлуатації.

• Підвищена товщина та міцність – преміум-плівка товщиною близько 0,48 мм, що робить її більш стійкою до механічних впливів.

• Гнучкість монтажу – дозволяє виконувати косі та фігурні зрізи, що полегшує облаштування приміщень зі складним плануванням.

Єдиним недоліком таких систем є вища вартість, проте вона виправдана довговічністю та надійністю, що робить їх інвестицією на багато років.

Особливості саморегульованої ІЧ-плівки

Саморегульовані плівки виготовляють із графітового шару з позитивним температурним коефіцієнтом (PTC). Вони можуть бути як суцільними, так і смугастими. Принцип роботи полягає у зміні опору нагрівального шару при підвищенні температури: зі збільшенням опору зменшується струм, що проходить через ділянку, а відповідно — знижується тепловиділення.

Ключові особливості таких систем:

• Діапазон саморегуляції не перевищує 15–20%, забезпечуючи помірне зниження потужності при локальному перегріві.

• Активація при 50°С і вище, при цьому для легких покриттів максимальна температура не повинна перевищувати 35°С.

• Підключення через терморегулятор рекомендується так само, як і для звичайних плівок, для контролю безпеки та стабільного обігріву.

Саморегулюючі плівки підвищують пожежну безпеку, але їх часто використовують виробники для маскування низької якості продукції. Тому при виборі між бюджетним саморегулем і якісною класичною ІЧ-плівкою доцільніше обирати останню.

Вибір плівкової теплої підлоги залежно від покриття

Основним обмеженням при використанні ІЧ-плівок є заборона укладання в стяжку або з використанням клею. Виробники рекомендують застосовувати плівку лише за схемою «сухого монтажу» та у сухих приміщеннях. В інших випадках монтаж практично не обмежений — плівкову теплу підлогу можна встановлювати під ковролін, лінолеум, паркетну дошку, стандартний та SPC-ламінат.

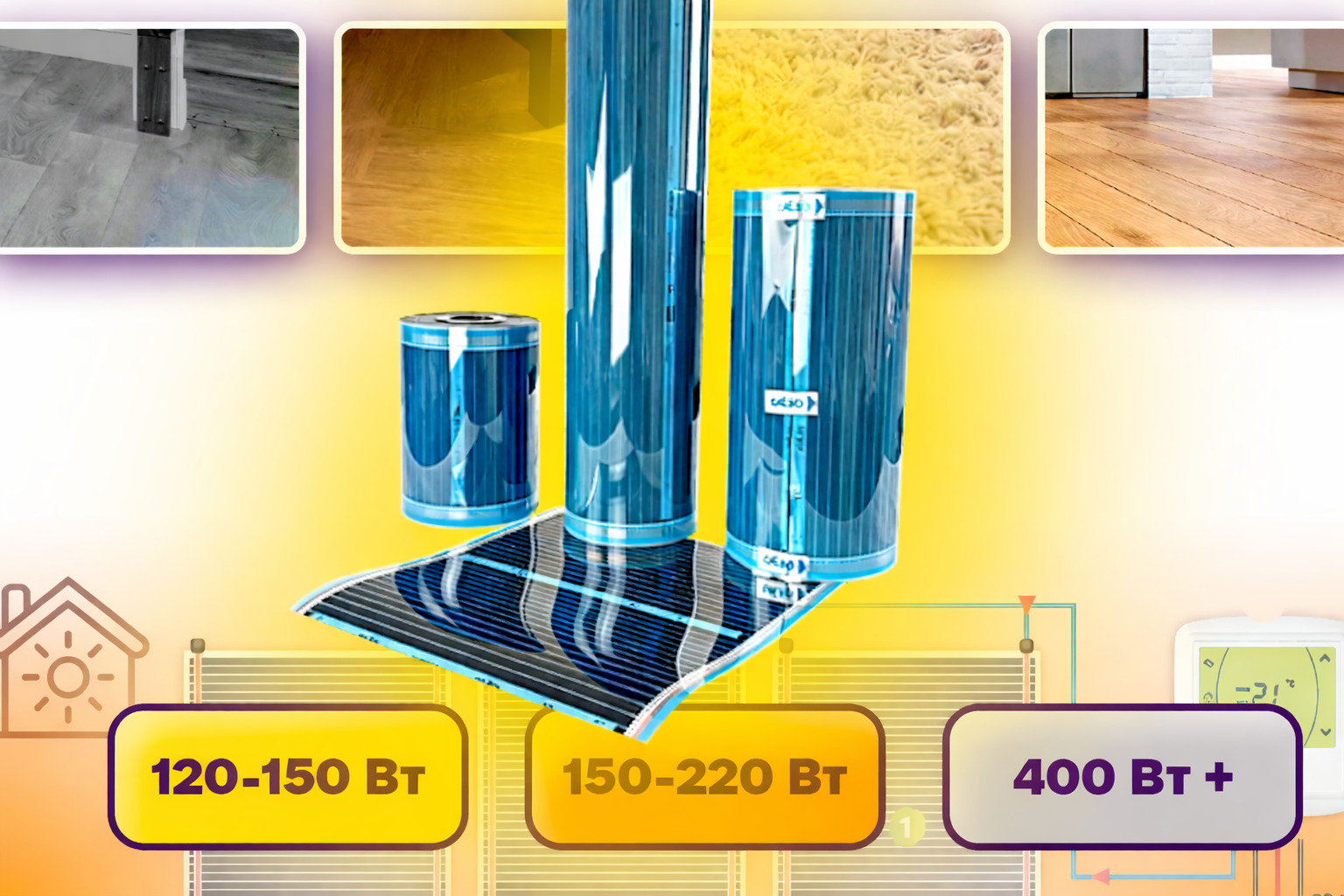

При підборі оптимальної потужності системи орієнтуйтеся на призначення:

• 120–150 Вт/м² – додаткове джерело обігріву.

• 150–220 Вт/м² – підходить для основного опалення приміщень.

• 400 Вт/м² і більше – спеціалізовані плівки для окремих обігрівачів, сушильних камер тощо, які не призначені для підігріву підлоги.

Якщо питання заземлення викликає занепокоєння, можна використовувати спеціальні заземлюючі ІЧ-плівки, що продаються окремо. Проте багаторічний досвід монтажу показує, що при дотриманні всіх рекомендацій ризик ураження електрострумом відсутній.

Як саме зозрахунок споживання електроенергії теплою підлогою розглянуто докладно у наступній статті.
